J160

Maße

Oberfläche & Farbe

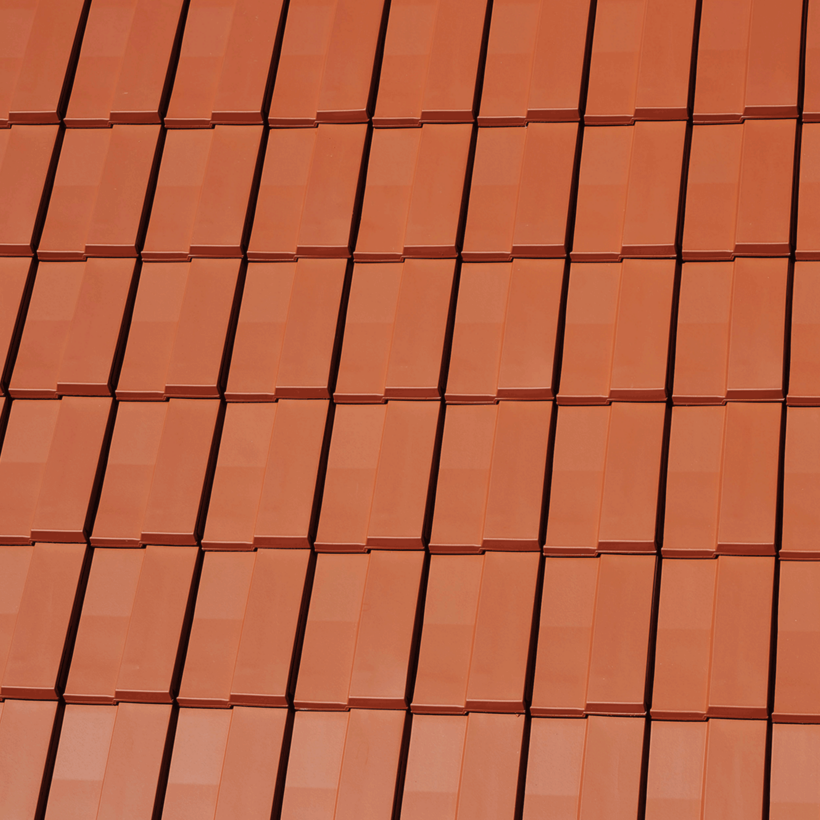

altrot

Naturrot / Engobiert

Edelengobiert

Musterziegel bestellen

Sie suchen nach fachlich kompetenter Beratung?
Finden Sie hier Ihren persönlichen Ansprechpartner

Lassen Sie sich von uns inspirieren!
Zu unserem Referenzbereich

Gesamtmaß

29,0 x 44,5 cm

Decklänge

33,4 - 36,4 cm

Deckbreite

23,4 cm

Stückbedarf

11,8 - 12,8

Gewicht

ca. 4,3 kg

Regeldachneigung

≥ 22°

J160, der Ziegel, der im 160-jährigen Jubiläumsjahr von Jacobi-Walther entwickelt wurde, um herauszustechen: Geradlinig und modern, architektonisch anspruchsvoll und für Architekten sowie Bauherren, die den Bauhausstil mögen. Ein neuer Jacobi-Walther-Ziegel der beweist, dass wir nicht nur beliebig können. Dank ausgeprägten Verfalzungen; unsere keramische Antwort auf immer flachere Dachneigungen.

Mindestdachneigung: eindeckbar bis 10° mit erhöhten Zusatzmaßnahmen nach ZVDH-Fachregelwerk.

Maße

Maße
Maße Standard
Gesamtmaß 29,0 x 44,5 cm
Decklänge (DL) 33,4 - 36,4 cm
Deckbreite (DB) 23,4 cm
Stückbedarf pro m² 11,8 - 12,8
Gewicht pro Stück ca. 4,3
Doppelwulst Stk. pro lfdm ca. 2,7
Ortgang Stk. pro lfdm ca. 2,7
kl. Verpackungseinheit 48
Stück/Palette 192
Regeldachneigung ≥ 22°

Latten-Abstand-First (LAF) in mm

Latten-Abstand-First (LAF) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F21 50 40 40 35 30 25 25 20 -
F1v 60 55 45 45 40 30 25 20 -
F6v 60 55 50 45 45 40 35 30 -
F9 50 50 45 40 35 30 30 20 -
F16 60 55 55 45 45 40 30 20 -

First-Latten-Abstand (FLA) in mm

First-Latten-Abstand (FLA) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F21 145 140 135 125 115 115 105 90 -
F1v 135 130 125 120 105 100 95 95 -
F6v 135 130 125 120 105 105 95 95 -
F9 110 105 100 95 85 80 70 70 -
F16 125 120 110 105 90 90 90 90 -

Latten-Abstand-First LAF in mm für Pultfirst universal 90°

Latten-Abstand-First LAF in mm für Pultfirst universal 90°
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J160 40 35 30 20 20 15 5 5 5

First-Latten-Abstand FLA in mm für Pultfirst universal 90°

First-Latten-Abstand FLA in mm für Pultfirst universal 90°
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J160 95 90 85 85 85 85 75 60 55
Skizze Dachschnitt mit Trendziegel J160
Trendziegel J160 Beispiel Firstausbildung
Skizze mit Ortgang von Trendziegel J160
Trendziegel J160 Ortgang
Skizze mit Doppelwulst von Trendziegel J160
Trendziegel J160 Doppelwulst

Dachziegel-Technik App

Mit unserer App Dachziegel Technik bleiben Sie immer auf dem neuesten Stand und erhalten alle wichtigen Informationen und technische Daten rund um unsere Produkte - auch offline!

Mehr über die App erfahren

Header für das kostenlose Werkzeug App Dachziegel Technik

Rechner für Schneeschutzsysteme

Unser Rechner für Schneeschutzsysteme wurde entwickelt, um Ihnen einen Überblick über die zu erwartenden Schneelasten zu geben und dient als Orientierungshilfe für die Schneesicherung Ihres Daches.

Zum Rechner für Schneeschutzsysteme

teaser-page--large

J160, der Ziegel, der im 160-jährigen Jubiläumsjahr von Jacobi-Walther entwickelt wurde, um herauszustechen: Geradlinig und modern, architektonisch anspruchsvoll und für Architekten sowie Bauherren, die den Bauhausstil mögen. Ein neuer Jacobi-Walther-Ziegel der beweist, dass wir nicht nur beliebig können. Dank ausgeprägten Verfalzungen; unsere keramische Antwort auf immer flachere Dachneigungen.

Mindestdachneigung: eindeckbar bis 10° mit erhöhten Zusatzmaßnahmen nach ZVDH-Fachregelwerk.

Maße

Maße
Maße Standard
Gesamtmaß 29,0 x 44,5 cm
Decklänge (DL) 33,4 - 36,4 cm
Deckbreite (DB) 23,4 cm
Stückbedarf pro m² 11,8 - 12,8
Gewicht pro Stück ca. 4,3
Doppelwulst Stk. pro lfdm ca. 2,7
Ortgang Stk. pro lfdm ca. 2,7
kl. Verpackungseinheit 48
Stück/Palette 192
Regeldachneigung ≥ 22°

Latten-Abstand-First (LAF) in mm

Latten-Abstand-First (LAF) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F21 50 40 40 35 30 25 25 20 -
F1v 60 55 45 45 40 30 25 20 -
F6v 60 55 50 45 45 40 35 30 -
F9 50 50 45 40 35 30 30 20 -
F16 60 55 55 45 45 40 30 20 -

First-Latten-Abstand (FLA) in mm

First-Latten-Abstand (FLA) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F21 145 140 135 125 115 115 105 90 -
F1v 135 130 125 120 105 100 95 95 -
F6v 135 130 125 120 105 105 95 95 -
F9 110 105 100 95 85 80 70 70 -
F16 125 120 110 105 90 90 90 90 -

Latten-Abstand-First LAF in mm für Pultfirst universal 90°

Latten-Abstand-First LAF in mm für Pultfirst universal 90°
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J160 40 35 30 20 20 15 5 5 5

First-Latten-Abstand FLA in mm für Pultfirst universal 90°

First-Latten-Abstand FLA in mm für Pultfirst universal 90°
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J160 95 90 85 85 85 85 75 60 55
Skizze Dachschnitt mit Trendziegel J160
Trendziegel J160 Beispiel Firstausbildung
Skizze mit Ortgang von Trendziegel J160
Trendziegel J160 Ortgang
Skizze mit Doppelwulst von Trendziegel J160
Trendziegel J160 Doppelwulst

Dachziegel-Technik App

Mit unserer App Dachziegel Technik bleiben Sie immer auf dem neuesten Stand und erhalten alle wichtigen Informationen und technische Daten rund um unsere Produkte - auch offline!

Mehr über die App erfahren

Header für das kostenlose Werkzeug App Dachziegel Technik

Rechner für Schneeschutzsysteme

Unser Rechner für Schneeschutzsysteme wurde entwickelt, um Ihnen einen Überblick über die zu erwartenden Schneelasten zu geben und dient als Orientierungshilfe für die Schneesicherung Ihres Daches.

Zum Rechner für Schneeschutzsysteme

teaser-page--large

Eine Auswahl an passendem Zubehör

Zum Zubehörbereich

Unsere Dachziegel auf dem Dach

Referenzen mit Dachziegeln von Jacobi

Referenzen

Dachsanierung mit Trendziegel J160 in altrot

Zur Referenz

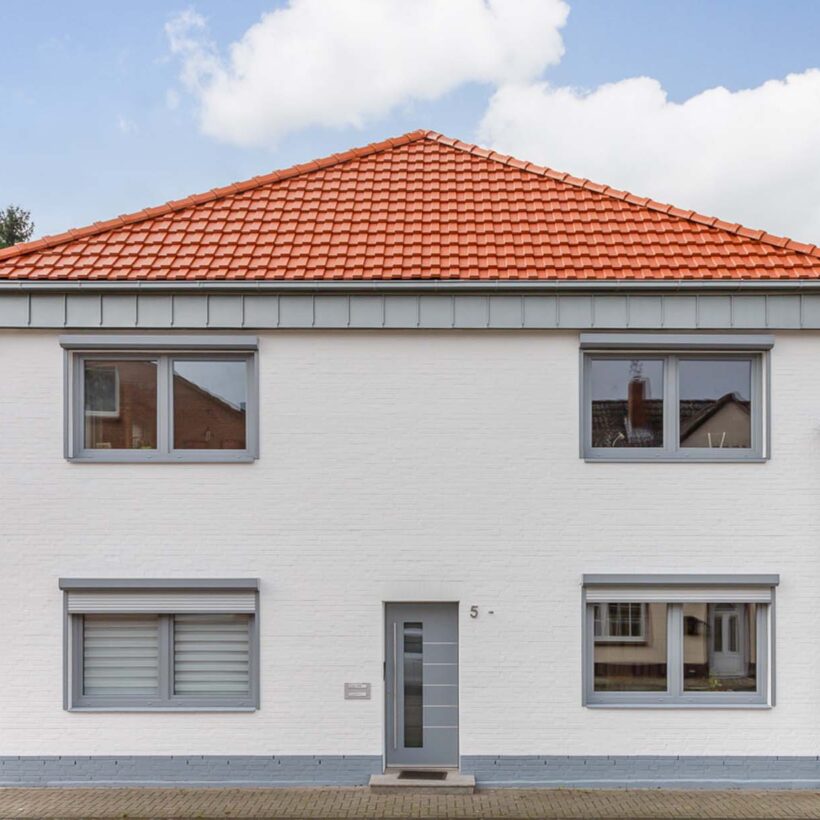

Frontalansicht eines Einfamilienhauses mit Trendziegel J160 in altrot gedeckt

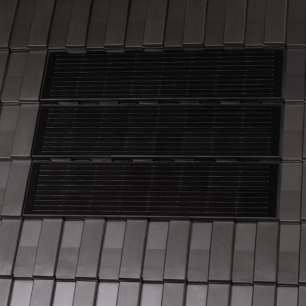

Trendziegel J160 mit passendem Solar-Indach-Modul kombinieren
