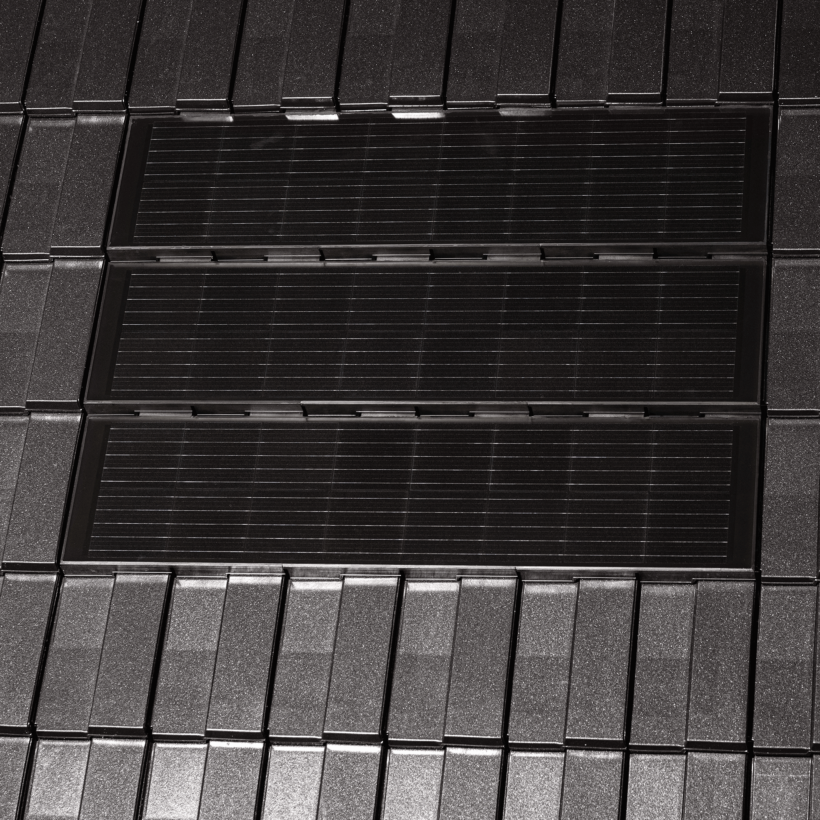

J160-PV Indach-Modul-Lösung

Dachintegrierte Solarlösungen

Oberfläche & Farbe

Ausgewählte Oberfläche / Farbe: edelspacegrau

Naturrot / Engobiert

Edelengobiert

Sie suchen nach fachlich kompetenter Beratung?
Finden Sie hier Ihren persönlichen Ansprechpartner

Lassen Sie sich von uns inspirieren!
Zu unserem Referenzbereich

Gesamtmaß

146,0 x 43,7 cm

Decklänge

36,0 cm

Deckbreite

140,0 cm

Stückbedarf

2 Module ersetzen 12 Ziegel

Gewicht

ca. 7,4 kg

Regeldachneigung

≥ 22°

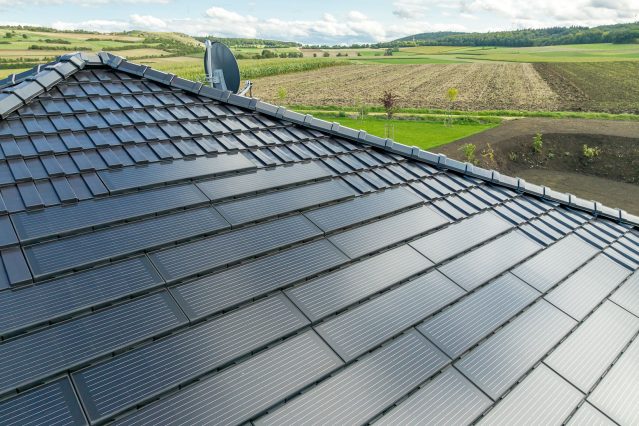

Die J160-PV Indach-Modul-Lösung ist eine technisch leistungsstarke Photovoltaikanlage, die sich unauffällig in die Dachfläche integrieren lässt. Das Dach wird so – trotz Photovoltaik-Anlage – zu einem modernen Blickfang und einer architektonischen Einheit. Ein Modul erbringt eine Leistung von ca. 85 Watt und ersetzt genau sechs Dachziegel J160. Es ist farblich abgestimmt auf die Edelengobe edelschwarz aber grundsätzlich mit allen J160-Farben kompatibel.

Durch die Kombination von J160-PV Indach-Modulen und unseren Tonprodukten entsteht ein hochwertiges Dach. Eindeckbar bis zu einer Regeldachneigung von 15 Grad.

Maße

Maße
Maße Standard
Gesamtmaß 146,0 x 43,7 cm
Decklänge (DL) 36,0 cm
Deckbreite (DB) 140,0 cm
Stückbedarf pro m² 2 Module ersetzen 12 Ziegel
Gewicht pro Stück ca. 7,4 kg
Stück/Palette 24 Module je Transportkiste
Regeldachneigung ≥ 22°
Mindestdachneigung ≥ 15°
Leistung je Modul ca. 85 Watt
Leistung je m² ca. 170 Watt

Latten-Abstand-First (LAF) in mm

Latten-Abstand-First (LAF) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F21 50 40 40 35 30 25 25 20 -
F1v 60 55 45 45 40 30 25 20 -
F6v 60 55 50 45 45 40 35 30 -
F9 50 50 45 40 35 30 30 20 -
F16 60 55 55 45 45 40 30 20 -

First-Latten-Abstand (FLA) in mm

First-Latten-Abstand (FLA) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F21 145 140 135 125 115 115 105 90 -
F1v 135 130 125 120 105 100 95 95 -
F6v 135 130 125 120 105 100 95 95 -
F9 110 105 100 95 85 50 70 70 -
F16 125 120 110 105 90 90 90 90 -

Latten-Abstand-First LAF in mm für Pultfirst universal 90°

Latten-Abstand-First LAF in mm für Pultfirst universal 90°
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J160 40 35 30 20 20 15 5 5 5

First-Latten-Abstand FLA in mm für Pultfirst universal 90°

First-Latten-Abstand FLA in mm für Pultfirst universal 90°
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J160 95 90 85 85 85 85 75 60 55
Skizze Dachschnitt mit Trendziegel J160
Trendziegel J160 Beispiel Firstausbildung
Skizze mit Ortgang von Trendziegel J160
Trendziegel J160 Ortgang
Skizze mit Doppelwulst von Trendziegel J160
Trendziegel J160 Doppelwulst

Dachziegel-Technik App
