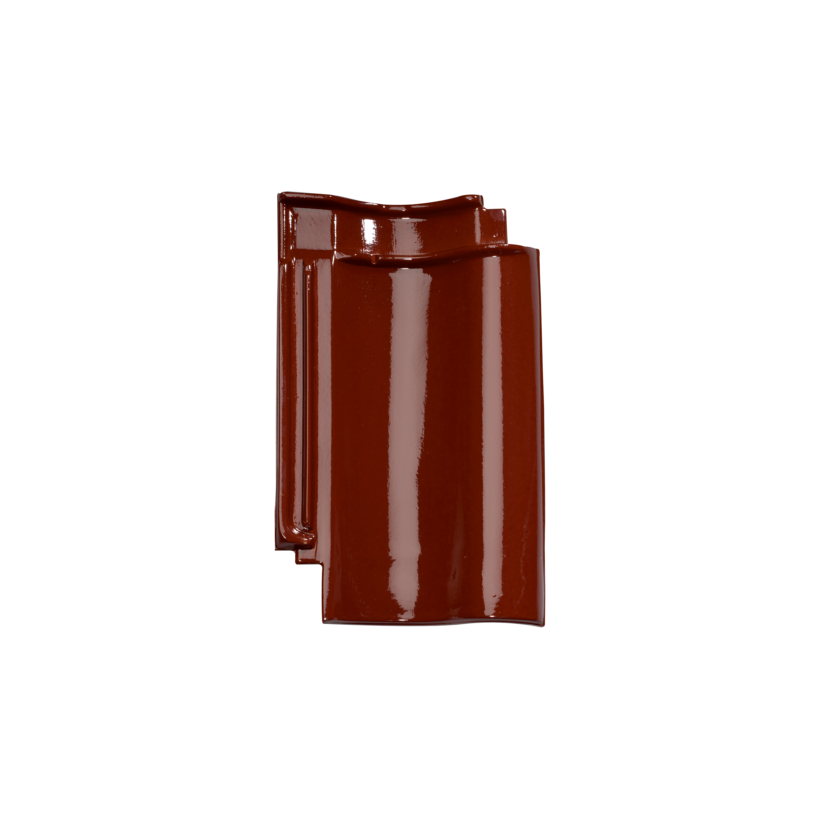

Z5

Maße

Oberfläche & Farbe

bordeauxrot

Glasur Collection Avantgarde

Musterziegel bestellen

Sie suchen nach fachlich kompetenter Beratung?
Finden Sie hier Ihren persönlichen Ansprechpartner

Lassen Sie sich von uns inspirieren!
Zu unserem Referenzbereich

Gesamtmaß

27,3 x 44,4 cm

Decklänge

33,0 - 35,0 cm

Deckbreite

21,3 cm

Stückbedarf

13,4 - 14,1

Gewicht

ca. 4,0 kg

Regeldachneigung

≥ 22°

Der Z5 ist vor allem in Norddeutschland ein beliebter, klassischer Hohlfalzziegel. Keinen anderen Dachziegel von Jacobi-Walther erhalten Sie in einem so großen Spektrum aus Farben und Veredelungen. Seit seiner Einführung im Jahr 1920 haben wir den langlebigen Hohlfalzziegel in Premium-Qualität konsequent weiterentwickelt und für den Einsatz auf Ihrem Dach optimiert.

Aufgrund seiner geschwungenen Form sowie der perfekten Abschlüsse an Ecken, Kanten und Flächen ist der hochwertige Hohlfalzziegel der Spitzenklasse ideal für die Wasserableitung geeignet und trotzt jeder Wetterlage. In der Ausführung Geradschnitt erhalten Sie ein stimmiges Deckbild, nicht nur im Denkmalschutz.

Maße

Maße
Maße Naturrot - Edelengobiert Collection Avantgarde + polargrau
Gesamtmaß 27,6 x 45,0 cm 27,3 x 44,4 cm
Decklänge (DL) 33,8 - 35,8 cm 33,0 - 35,0 cm
Deckbreite (DB) 21,7 cm 21,3 cm
Stückbedarf pro m² 12,9 - 13,6 13,4 - 14,1
Gewicht pro Stück ca. 4,0 kg ca. 4,0 kg
FAL Stk. pro lfdm ca. 4,6 ca. 4,7
Doppelwulst Stk. pro lfdm ca. 2,8ca. 2,9
Ortgang Stk. pro lfdm ca. 2,8ca. 2,9
kl. Verpackungseinheit 56 St. 56 St.
Stück/Palette 224224
Regeldachneigung ≥ 22°≥ 22°

Latten-Abstand-First (LAF) in mm

Latten-Abstand-First (LAF) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 80 75 65 55 55 50 45 - -
F1v 90 90 80 75 65 65 60 55 -
F6v 100 90 85 80 75 70 65 55 -
F9 80 75 75 65 55 50 45 45 -
F16 95 85 80 75 70 65 60 60 -

First-Latten-Abstand (FLA) in mm

First-Latten-Abstand (FLA) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 115 110 105 95 90 85 80 - -
F1v 145 135 125 115 110 105 100 90 -
F6v 140 135 125 115 110 105 95 90 -
F9 110 105 100 95 85 80 75 70 -
F16 130 120 110 105 100 95 90 80 -

Latten-Abstand-First LAF / * Firstanschluss-Lüfterziegel FAL in mm

Latten-Abstand-First LAF / * Firstanschluss-Lüfterziegel FAL in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 100 90 90 80 75 70 60 50 -
F9 + FAL 90 80 75 65 55 55 45 45 -
F16 + FAL 100 95 90 85 75 70 65 55 -

First-Latten-Abstand FLA / * Firstanschluss-Lüfterziegel FAL in mm

First-Latten-Abstand FLA / * Firstanschluss-Lüfterziegel FAL in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 145 140 125 120 115 105 95 05 -
F9 + FAL 100 105 95 90 85 75 65 60 -
F16 + FAL 120 115 110 100 95 80 80 80 -

Latten-Abstand-First LAF in mm für Pultfirst universal 90°

Latten-Abstand-First LAF in mm für Pultfirst universal 90°
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
Z5 70 55 45 35 30 15 5 - -
Z5 mit FAL 40 30 20 15 10 - - - -

First-Latten-Abstand FLA in mm für Pultfirst universal 90°

First-Latten-Abstand FLA in mm für Pultfirst universal 90°
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
Z5 110 105 100 100 100 100 95 - -
Z5 mit FAL 150 145 135 130 120 - - - -
Skizze_Dachschnitt_Hohlfalzziegel_Z5
Hohlfalzziegel Z5 Beispiel Firstausbildung
Skizze Ortgang Hohlfalzziegel Z5
Hohlfalzziegel Z5 Ortgang
Skizze Doppelwulst Hohlfalzziegel Z5
Hohlfalzziegel Z5 Doppelwulst

Dachziegel-Technik App

Mit unserer App Dachziegel Technik bleiben Sie immer auf dem neuesten Stand und erhalten alle wichtigen Informationen und technische Daten rund um unsere Produkte - auch offline!

Mehr über die App erfahren

Header für das kostenlose Werkzeug App Dachziegel Technik

Rechner für Schneeschutzsysteme

Unser Rechner für Schneeschutzsysteme wurde entwickelt, um Ihnen einen Überblick über die zu erwartenden Schneelasten zu geben und dient als Orientierungshilfe für die Schneesicherung Ihres Daches.

Zum Rechner für Schneeschutzsysteme

teaser-page--large

Der Z5 ist vor allem in Norddeutschland ein beliebter, klassischer Hohlfalzziegel. Keinen anderen Dachziegel von Jacobi-Walther erhalten Sie in einem so großen Spektrum aus Farben und Veredelungen. Seit seiner Einführung im Jahr 1920 haben wir den langlebigen Hohlfalzziegel in Premium-Qualität konsequent weiterentwickelt und für den Einsatz auf Ihrem Dach optimiert.

Aufgrund seiner geschwungenen Form sowie der perfekten Abschlüsse an Ecken, Kanten und Flächen ist der hochwertige Hohlfalzziegel der Spitzenklasse ideal für die Wasserableitung geeignet und trotzt jeder Wetterlage. In der Ausführung Geradschnitt erhalten Sie ein stimmiges Deckbild, nicht nur im Denkmalschutz.

Maße

Maße
Maße Naturrot - Edelengobiert Collection Avantgarde + polargrau
Gesamtmaß 27,6 x 45,0 cm 27,3 x 44,4 cm
Decklänge (DL) 33,8 - 35,8 cm 33,0 - 35,0 cm
Deckbreite (DB) 21,7 cm 21,3 cm
Stückbedarf pro m² 12,9 - 13,6 13,4 - 14,1
Gewicht pro Stück ca. 4,0 kg ca. 4,0 kg
FAL Stk. pro lfdm ca. 4,6 ca. 4,7
Doppelwulst Stk. pro lfdm ca. 2,8ca. 2,9
Ortgang Stk. pro lfdm ca. 2,8ca. 2,9
kl. Verpackungseinheit 56 St. 56 St.
Stück/Palette 224224
Regeldachneigung ≥ 22°≥ 22°

Latten-Abstand-First (LAF) in mm

Latten-Abstand-First (LAF) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 80 75 65 55 55 50 45 - -
F1v 90 90 80 75 65 65 60 55 -
F6v 100 90 85 80 75 70 65 55 -
F9 80 75 75 65 55 50 45 45 -
F16 95 85 80 75 70 65 60 60 -

First-Latten-Abstand (FLA) in mm

First-Latten-Abstand (FLA) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 115 110 105 95 90 85 80 - -
F1v 145 135 125 115 110 105 100 90 -
F6v 140 135 125 115 110 105 95 90 -
F9 110 105 100 95 85 80 75 70 -
F16 130 120 110 105 100 95 90 80 -

Latten-Abstand-First LAF / * Firstanschluss-Lüfterziegel FAL in mm

Latten-Abstand-First LAF / * Firstanschluss-Lüfterziegel FAL in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 100 90 90 80 75 70 60 50 -
F9 + FAL 90 80 75 65 55 55 45 45 -
F16 + FAL 100 95 90 85 75 70 65 55 -

First-Latten-Abstand FLA / * Firstanschluss-Lüfterziegel FAL in mm

First-Latten-Abstand FLA / * Firstanschluss-Lüfterziegel FAL in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 145 140 125 120 115 105 95 05 -
F9 + FAL 100 105 95 90 85 75 65 60 -
F16 + FAL 120 115 110 100 95 80 80 80 -

Latten-Abstand-First LAF in mm für Pultfirst universal 90°

Latten-Abstand-First LAF in mm für Pultfirst universal 90°
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
Z5 70 55 45 35 30 15 5 - -
Z5 mit FAL 40 30 20 15 10 - - - -

First-Latten-Abstand FLA in mm für Pultfirst universal 90°

First-Latten-Abstand FLA in mm für Pultfirst universal 90°
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
Z5 110 105 100 100 100 100 95 - -
Z5 mit FAL 150 145 135 130 120 - - - -
Skizze_Dachschnitt_Hohlfalzziegel_Z5
Hohlfalzziegel Z5 Beispiel Firstausbildung
Skizze Ortgang Hohlfalzziegel Z5
Hohlfalzziegel Z5 Ortgang
Skizze Doppelwulst Hohlfalzziegel Z5
Hohlfalzziegel Z5 Doppelwulst

Dachziegel-Technik App

Mit unserer App Dachziegel Technik bleiben Sie immer auf dem neuesten Stand und erhalten alle wichtigen Informationen und technische Daten rund um unsere Produkte - auch offline!

Mehr über die App erfahren

Header für das kostenlose Werkzeug App Dachziegel Technik

Rechner für Schneeschutzsysteme

Unser Rechner für Schneeschutzsysteme wurde entwickelt, um Ihnen einen Überblick über die zu erwartenden Schneelasten zu geben und dient als Orientierungshilfe für die Schneesicherung Ihres Daches.

Zum Rechner für Schneeschutzsysteme

teaser-page--large

Eine Auswahl an passendem Zubehör

Zum Zubehörbereich

Unsere Dachziegel auf dem Dach

Referenzen mit Dachziegeln von Jacobi

Referenzen

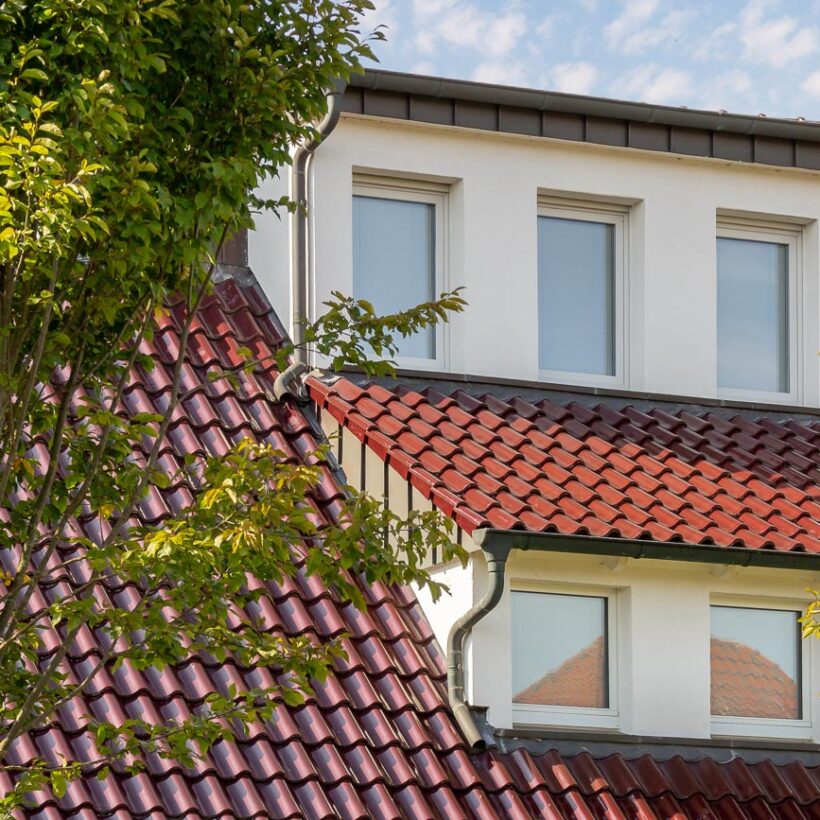

Hohlfalzziegel Z5 »variwell« auf inspirierendem Klinkerhaus
