W6v

Flachdachziegel

Oberfläche & Farbe

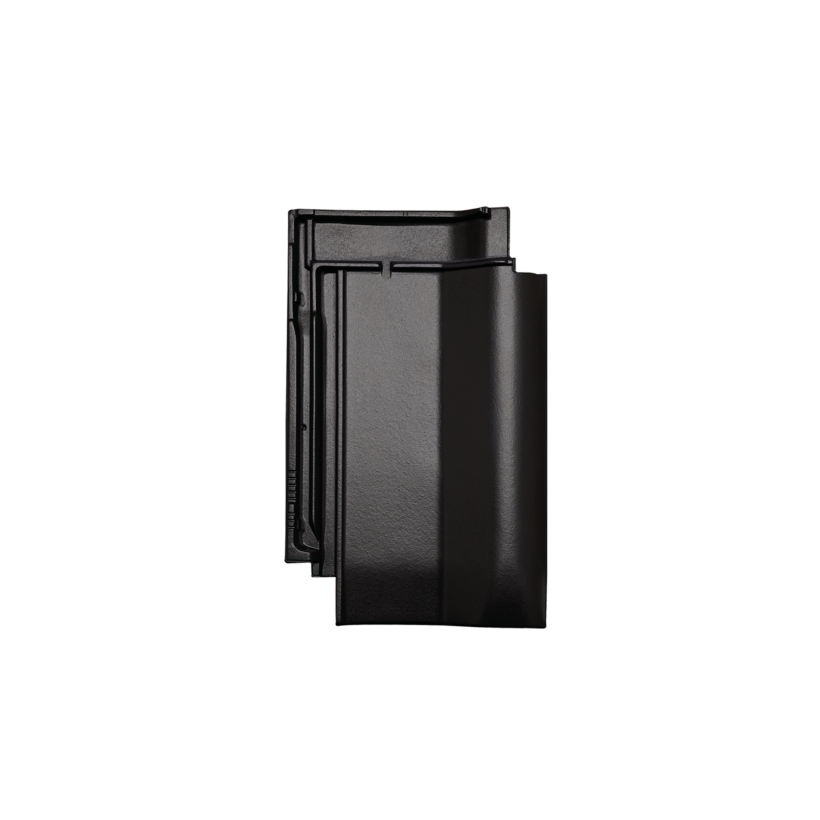

Ausgewählte Oberfläche / Farbe: samtschwarz

Naturrot / Engobiert

Edelengobiert

Sie suchen nach fachlich kompetenter Beratung?
Finden Sie hier Ihren persönlichen Ansprechpartner

Lassen Sie sich von uns inspirieren!
Zu unserem Referenzbereich

Gesamtmaß

27,5 x 44,0 cm

Decklänge

33,3 - 36,1 cm

Deckbreite

21,7 cm

Stückbedarf

12,8 - 13,8

Gewicht

ca. 3,8 kg

Regeldachneigung

≥ 22°

Mit dem W6v bieten wir eine moderne Flachdachpfanne mit 4-fach-Überdeckung im Vierziegeleck. Sie haben einen großen Verschiebebereich von bis zu 28 Millimetern zur Verfügung und benötigen lediglich 12,8 bis 13,8 Stück pro Quadratmeter. Der Mittelformatziegel bietet Ihnen somit eine gute Kombination aus Wirtschaftlichkeit und einer zeitlos schönen Optik.

Neben der Windsogsicherheit durch eine einfache Seitenklammer bietet der W6v geschmackvolle Oberflächen. Unser moderner Dachziegel sorgt für filigrane Deckbilder – testen Sie ihn!

Maße

Maße
Maße Standard
Gesamtmaß 27,5 x 44,0 cm
Decklänge (DL) 33,3 - 36,1 cm
Deckbreite (DB) 21,7 cm
Stückbedarf pro m² 12,8 - 13,8
Gewicht pro Stück ca. 3,8 kg
FAL Stk. pro lfdm ca. 4,6
Doppelwulst Stk. pro lfdm ca. 2,8
kl. Verpackungseinheit 64 St.
Stück/Palette 256
Regeldachneigung ≥ 22°

Latten-Abstand-First (LAF) in mm

Latten-Abstand-First (LAF) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch First-Gratrolle 30/50 100 100 90 90 85 85 80 80 -
zylindrisch First-Gratrolle 40/60 95 95 90 90 85 85 80 80 -

First-Latten-Abstand (FLA) in mm

First-Latten-Abstand (FLA) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch First-Gratrolle 30/50 95 95 80 80 65 65 40 40 -
zylindrisch First-Gratrolle 40/60 110 100 90 80 70 65 55 45 -

Latten-Abstand-First LAF / * Firstanschluss-Lüfterziegel FAL in mm

Latten-Abstand-First LAF / * Firstanschluss-Lüfterziegel FAL in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch 30/50 50 50 40 40 30 30 25 25 -
zylindrisch 40/60 45 45 40 40 30 30 25 25 -

First-Latten-Abstand FLA / * Firstanschluss-Lüfterziegel FAL in mm

First-Latten-Abstand FLA / * Firstanschluss-Lüfterziegel FAL in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch 30/50 105 105 80 80 70 70 50 50 -
zylindrisch 40/60 115 105 90 85 75 70 65 60 -
Skizze mit Dachschnitt von Flachdachziegel W6v
Flachdachpfanne W6v Beispiel Firstausbildung
Skizze mit Ortgang von Flachdachziegel W6v
Flachdachpfanne W6v Ortgang
Skizze mit Doppelwulst von Flachdachziegel W6v
Flachdachpfanne W6v Doppelwulst
