Der W4v ist eine Weiterentwicklung des seit den 1960er-Jahren bewährten W4. Der Dachziegel im Kleinformat erfreut sich vor allem im süddeutschen Raum großer Beliebtheit. Die Besonderheit des W4v bietet sich Ihnen in der Verschiebbarkeit von bis zu 15 Millimetern, welche den Ziegel für Sanierungen und Neubauten interessant macht. Der kleinformatige Ziegel erzeugt insbesondere auf kleinen Häuserdächer ein schönes Deckbild.
W4v
Oberfläche & Farbe

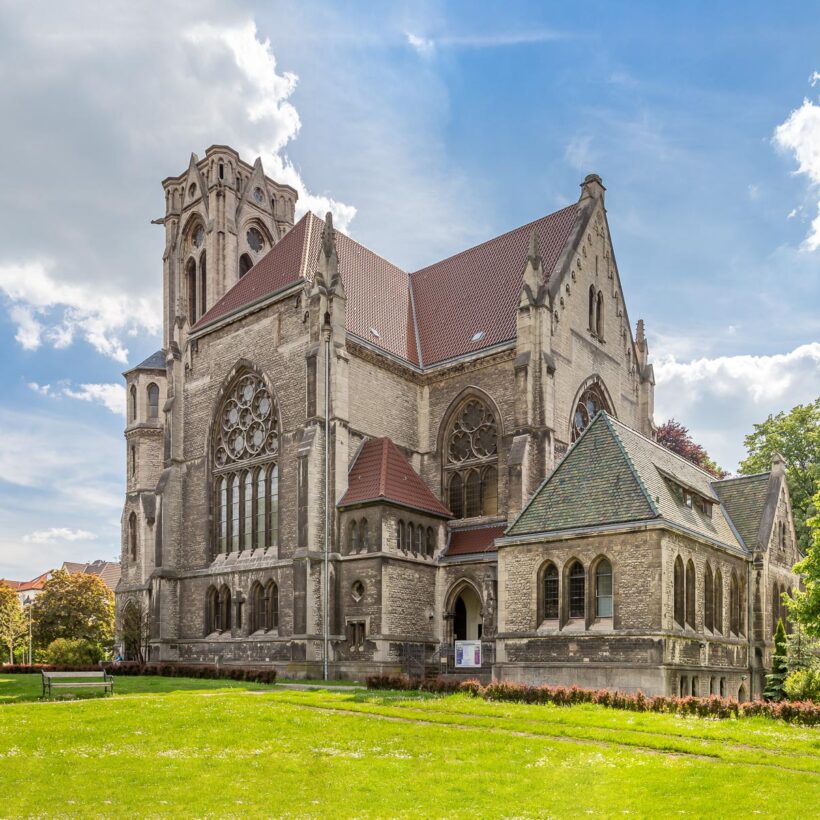

Ausgewählte Oberfläche / Farbe: kupferbraun
Naturrot / Engobiert
Sie suchen nach fachlich kompetenter Beratung?
Finden Sie hier Ihren persönlichen Ansprechpartner
Lassen Sie sich von uns inspirieren!
Zu unserem Referenzbereich
Gesamtmaß
26,0 x 42,0 cm
Decklänge
33,3 - 34,8 cm
Deckbreite
20,0 cm
Stückbedarf
14,4 - 15,0
Gewicht
ca. 3,3 kg
Regeldachneigung
≥ 22°
Maße
| Maße | Standard |
|---|---|
| Gesamtmaß | 26,0 x 42,0 cm |
| Decklänge (DL) | 33,3 - 34,8 cm |
| Deckbreite (DB) | 20,0 cm |
| Stückbedarf pro m² | 14,4 - 15,0 |
| Gewicht pro Stück | ca. 3,3 kg |
| FAL Stk. pro lfdm | ca. 5,0 |
| Doppelwulst St. lfdm | ca. 2,9 |
| kl. Verpackungseinheit | 64 St. |
| Stück/Palette | 256 |
| Regeldachneigung | ≥ 22° |
Latten-Abstand-First (LAF) in mm
| Firstziegel | Dachneigungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| zylindrisch | 105 | 105 | 105 | 100 | 100 | 85 | 85 | 80 | - |
| konisch | 70 | 70 | 65 | 65 | 50 | 50 | 40* | 40* | - |
| Tradition | 90 | 90 | 90 | 90 | 80 | 80 | 75 | 70 | - |
First-Latten-Abstand (FLA) in mm
| Firstziegel | Dachneigungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| zylindrisch | 110 | 100 | 90 | 85 | 75 | 65 | 60 | 55 | - |
| konisch | 100 | 100 | 95 | 90 | 90 | 85 | 70* | 70* | - |
| Tradition | 130 | 125 | 115 | 105 | 100 | 95 | 80 | 75 | - |
Latten-Abstand-First LAF / * Firstanschluss-Lüfterziegel FAL in mm
| Firstziegel | Dachneigungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| zylindrisch + FAL | 50 | 50 | 40 | 40 | 40 | 40 | 40 | 30 | 30 |
First-Latten-Abstand FLA / * Firstanschluss-Lüfterziegel FAL in mm
| Firstziegel | Dachneigungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| zylindrisch + FAL | 105 | 100 | 90 | 80 | 70 | 60 | 50 | 40 | 40 |
Der W4v ist eine Weiterentwicklung des seit den 1960er-Jahren bewährten W4. Der Dachziegel im Kleinformat erfreut sich vor allem im süddeutschen Raum großer Beliebtheit. Die Besonderheit des W4v bietet sich Ihnen in der Verschiebbarkeit von bis zu 15 Millimetern, welche den Ziegel für Sanierungen und Neubauten interessant macht. Der kleinformatige Ziegel erzeugt insbesondere auf kleinen Häuserdächer ein schönes Deckbild.
Maße
| Maße | Standard |
|---|---|
| Gesamtmaß | 26,0 x 42,0 cm |
| Decklänge (DL) | 33,3 - 34,8 cm |
| Deckbreite (DB) | 20,0 cm |
| Stückbedarf pro m² | 14,4 - 15,0 |
| Gewicht pro Stück | ca. 3,3 kg |
| FAL Stk. pro lfdm | ca. 5,0 |
| Doppelwulst St. lfdm | ca. 2,9 |
| kl. Verpackungseinheit | 64 St. |
| Stück/Palette | 256 |
| Regeldachneigung | ≥ 22° |
Latten-Abstand-First (LAF) in mm
| Firstziegel | Dachneigungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| zylindrisch | 105 | 105 | 105 | 100 | 100 | 85 | 85 | 80 | - |
| konisch | 70 | 70 | 65 | 65 | 50 | 50 | 40* | 40* | - |
| Tradition | 90 | 90 | 90 | 90 | 80 | 80 | 75 | 70 | - |
First-Latten-Abstand (FLA) in mm
| Firstziegel | Dachneigungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| zylindrisch | 110 | 100 | 90 | 85 | 75 | 65 | 60 | 55 | - |
| konisch | 100 | 100 | 95 | 90 | 90 | 85 | 70* | 70* | - |
| Tradition | 130 | 125 | 115 | 105 | 100 | 95 | 80 | 75 | - |
Latten-Abstand-First LAF / * Firstanschluss-Lüfterziegel FAL in mm
| Firstziegel | Dachneigungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| zylindrisch + FAL | 50 | 50 | 40 | 40 | 40 | 40 | 40 | 30 | 30 |
First-Latten-Abstand FLA / * Firstanschluss-Lüfterziegel FAL in mm
| Firstziegel | Dachneigungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| zylindrisch + FAL | 105 | 100 | 90 | 80 | 70 | 60 | 50 | 40 | 40 |
