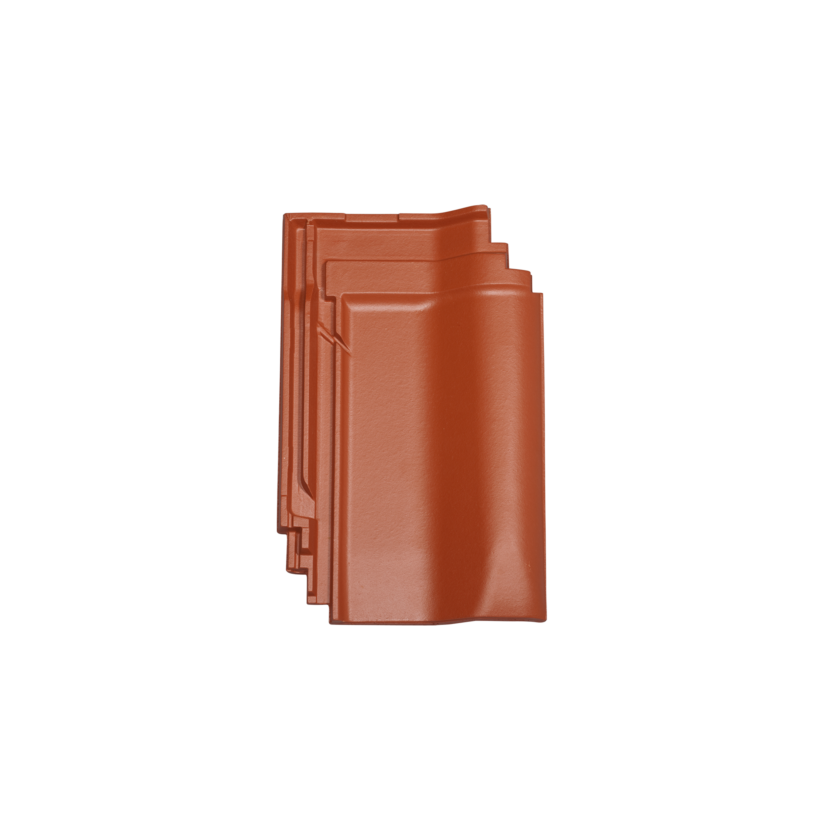

W4v

Flachdachziegel

Oberfläche & Farbe

Ausgewählte Oberfläche / Farbe: rotbraun

Naturrot / Engobiert

Sie suchen nach fachlich kompetenter Beratung?
Finden Sie hier Ihren persönlichen Ansprechpartner

Lassen Sie sich von uns inspirieren!
Zu unserem Referenzbereich

Gesamtmaß

26,0 x 42,0 cm

Decklänge

33,3 - 34,8 cm

Deckbreite

20,0 cm

Stückbedarf

14,4 - 15,0

Gewicht

ca. 3,3 kg

Regeldachneigung

≥ 22°

Der W4v ist eine Weiterentwicklung des seit den 1960er-Jahren bewährten W4. Der Dachziegel im Kleinformat erfreut sich vor allem im süddeutschen Raum großer Beliebtheit. Die Besonderheit des W4v bietet sich Ihnen in der Verschiebbarkeit von bis zu 15 Millimetern, welche den Ziegel für Sanierungen und Neubauten interessant macht. Der kleinformatige Ziegel erzeugt insbesondere auf kleinen Häuserdächer ein schönes Deckbild.

Maße

Maße
Maße Standard
Gesamtmaß 26,0 x 42,0 cm
Decklänge (DL) 33,3 - 34,8 cm
Deckbreite (DB) 20,0 cm
Stückbedarf pro m² 14,4 - 15,0
Gewicht pro Stück ca. 3,3 kg
FAL Stk. pro lfdm ca. 5,0
Doppelwulst St. lfdm ca. 2,9
kl. Verpackungseinheit 64 St.
Stück/Palette 256
Regeldachneigung ≥ 22°

Latten-Abstand-First (LAF) in mm

Latten-Abstand-First (LAF) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch 105 105 105 100 100 85 85 80 -
konisch 70 70 65 65 50 50 40* 40* -
Tradition 90 90 90 90 80 80 75 70 -

First-Latten-Abstand (FLA) in mm

First-Latten-Abstand (FLA) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch 110 100 90 85 75 65 60 55 -
konisch 100 100 95 90 90 85 70* 70* -
Tradition 130 125 115 105 100 95 80 75 -

Latten-Abstand-First LAF / * Firstanschluss-Lüfterziegel FAL in mm

Latten-Abstand-First LAF / * Firstanschluss-Lüfterziegel FAL in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch + FAL 50 50 40 40 40 40 40 30 30

First-Latten-Abstand FLA / * Firstanschluss-Lüfterziegel FAL in mm

First-Latten-Abstand FLA / * Firstanschluss-Lüfterziegel FAL in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch + FAL 105 100 90 80 70 60 50 40 40

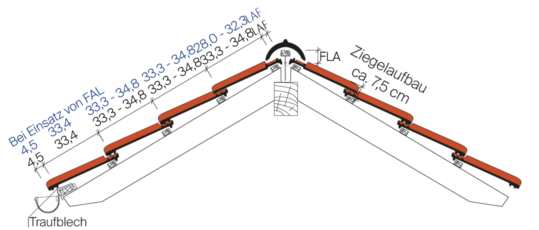

Skizze mit Dachschnitt von Flachdachziegel W4v
Flachdachpfanne W4v Beispiel Firstausbildung
Skizze mit Ortgang von Flachdachziegel W4v
Flachdachpfanne W4v Ortgang
Skizze mit Doppelwulst von Flachdachziegel W4v
Flachdachpfanne W4v Doppelwulst

Dachziegel-Technik App

Mit unserer App Dachziegel Technik bleiben Sie immer auf dem neuesten Stand und erhalten alle wichtigen Informationen und technische Daten rund um unsere Produkte - auch offline!

Mehr über die App erfahren

Header für das kostenlose Werkzeug App Dachziegel Technik

Rechner für Schneeschutzsysteme

Unser Rechner für Schneeschutzsysteme wurde entwickelt, um Ihnen einen Überblick über die zu erwartenden Schneelasten zu geben und dient als Orientierungshilfe für die Schneesicherung Ihres Daches.

Zum Rechner für Schneeschutzsysteme

teaser-page--large

Der W4v ist eine Weiterentwicklung des seit den 1960er-Jahren bewährten W4. Der Dachziegel im Kleinformat erfreut sich vor allem im süddeutschen Raum großer Beliebtheit. Die Besonderheit des W4v bietet sich Ihnen in der Verschiebbarkeit von bis zu 15 Millimetern, welche den Ziegel für Sanierungen und Neubauten interessant macht. Der kleinformatige Ziegel erzeugt insbesondere auf kleinen Häuserdächer ein schönes Deckbild.

Maße

Maße
Maße Standard
Gesamtmaß 26,0 x 42,0 cm
Decklänge (DL) 33,3 - 34,8 cm
Deckbreite (DB) 20,0 cm
Stückbedarf pro m² 14,4 - 15,0
Gewicht pro Stück ca. 3,3 kg
FAL Stk. pro lfdm ca. 5,0
Doppelwulst St. lfdm ca. 2,9
kl. Verpackungseinheit 64 St.
Stück/Palette 256
Regeldachneigung ≥ 22°

Latten-Abstand-First (LAF) in mm

Latten-Abstand-First (LAF) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch 105 105 105 100 100 85 85 80 -
konisch 70 70 65 65 50 50 40* 40* -
Tradition 90 90 90 90 80 80 75 70 -

First-Latten-Abstand (FLA) in mm

First-Latten-Abstand (FLA) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch 110 100 90 85 75 65 60 55 -
konisch 100 100 95 90 90 85 70* 70* -
Tradition 130 125 115 105 100 95 80 75 -

Latten-Abstand-First LAF / * Firstanschluss-Lüfterziegel FAL in mm

Latten-Abstand-First LAF / * Firstanschluss-Lüfterziegel FAL in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch + FAL 50 50 40 40 40 40 40 30 30

First-Latten-Abstand FLA / * Firstanschluss-Lüfterziegel FAL in mm

First-Latten-Abstand FLA / * Firstanschluss-Lüfterziegel FAL in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch + FAL 105 100 90 80 70 60 50 40 40
Skizze mit Dachschnitt von Flachdachziegel W4v
Flachdachpfanne W4v Beispiel Firstausbildung
Skizze mit Ortgang von Flachdachziegel W4v
Flachdachpfanne W4v Ortgang
Skizze mit Doppelwulst von Flachdachziegel W4v
Flachdachpfanne W4v Doppelwulst

Dachziegel-Technik App

Mit unserer App Dachziegel Technik bleiben Sie immer auf dem neuesten Stand und erhalten alle wichtigen Informationen und technische Daten rund um unsere Produkte - auch offline!

Mehr über die App erfahren

Header für das kostenlose Werkzeug App Dachziegel Technik

Rechner für Schneeschutzsysteme

Unser Rechner für Schneeschutzsysteme wurde entwickelt, um Ihnen einen Überblick über die zu erwartenden Schneelasten zu geben und dient als Orientierungshilfe für die Schneesicherung Ihres Daches.

Zum Rechner für Schneeschutzsysteme

teaser-page--large

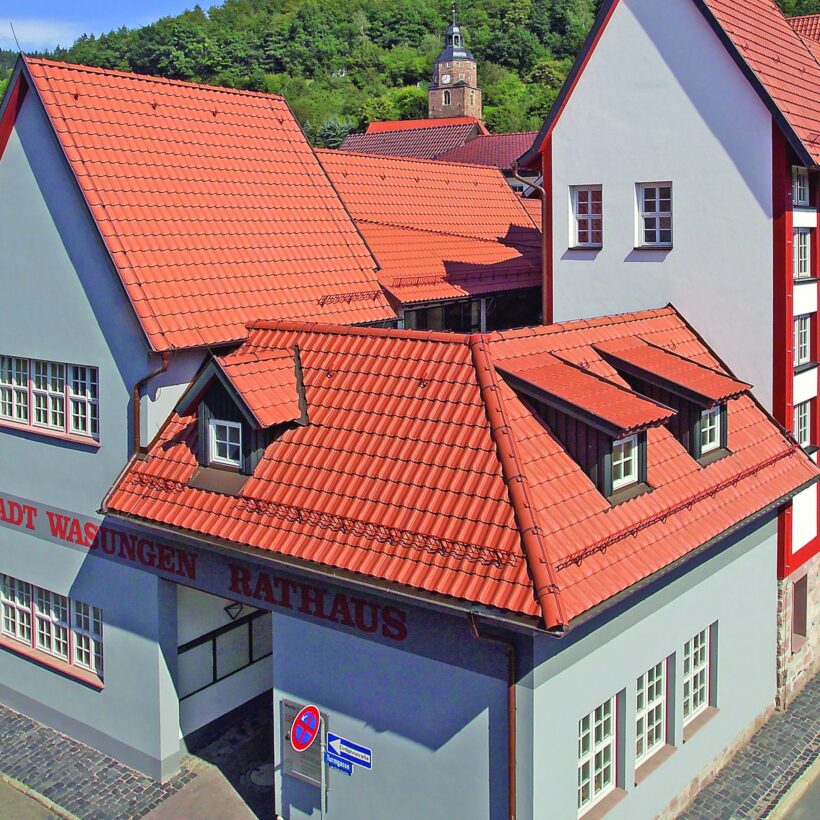

Unsere Dachziegel auf dem Dach
