J13v

Oberfläche & Farbe

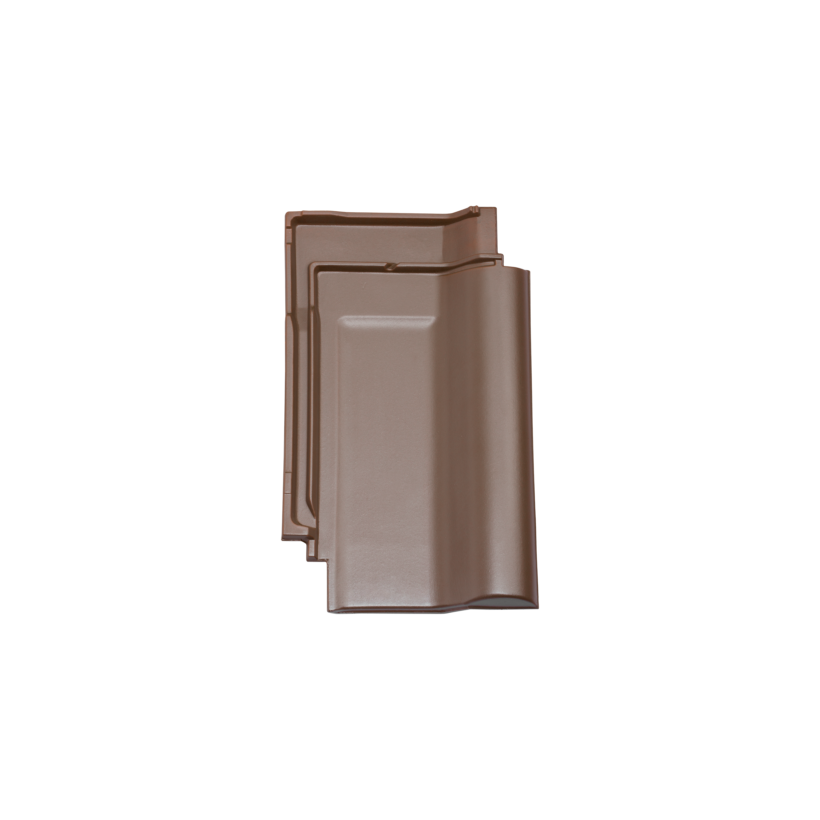

Ausgewählte Oberfläche / Farbe: dunkelbraun

Naturrot / Engobiert

Edelengobiert

Sie suchen nach fachlich kompetenter Beratung?
Finden Sie hier Ihren persönlichen Ansprechpartner

Lassen Sie sich von uns inspirieren!
Zu unserem Referenzbereich

Gesamtmaß

27,0 x 44,5 cm

Decklänge

32,6 - 35,6 cm

Deckbreite

21,3 cm

Stückbedarf

13,2 - 14,4

Gewicht

ca. 3,6 kg

Regeldachneigung

≥ 22°

Beim Verlegen des Flachdachziegels J13v erreichen Sie durch seine ausdrucksstarke, geschlossene Krempe ein markantes Deckbild, das in ganz Deutschland gefragt ist. Mit vielen unterschiedlichen Oberflächen und Farben, vor allem aber mit unseren hochwertigen Glasuren, können Sie einen Premium-Dachziegel auf Ihr Dach bringen.

Mit einer Verschiebbarkeit von bis zu 30 Millimetern bietet sich Architekten, Dachdeckern und Bauherren ein großer Spielraum bei der Planung von Neubauten und in der Sanierung. Eine einfache Seitenfalzklammer sorgt bei dem Ziegel für vollständige Windsogsicherheit und die 4-fach-Überdeckung im Vierziegeleck schafft zusätzlichen Halt.

Maße

Maße
Maße Naturrot - Edelengobiert Collection Avantgarde
Gesamtmaß 27,0 x 44,5 cm26,3 x 43,5 cm
Decklänge (DL) 32,6 - 35,6 cm31,8 - 34,8 cm
Decklänge (DL) bei gelochten Ziegeln 33,7 - 35,6 cm32,9 - 34,8 cm
Deckbreite (DB) 21,3 cm20,9 cm
Stückbedarf pro m² 13,2 - 14,413,7 - 15,0
Gewicht pro Stück ca. 3,6 kgca. 3,6 kg
FAL Stk. pro lfdm ca. 4,7ca. 4,8
Doppelwulst Stk. pro lfdm ca. 2,8ca. 2,8
Ortgang Stk. pro lfdm ca. 2,8ca. 2,8
kl. Verpackungseinheit 56 St.56 St.
Stück/Palette 224224
Regeldachneigung ≥ 22°≥ 22°

Latten-Abstand-First (LAF) in mm

Latten-Abstand-First (LAF) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 40 40 75 65 60 55 50 45 -
F1v 45 45 40 35 30 25 60 60 -
F6v 55 45 40 35 30 25 20 20 -
F9 40 40 35 60 60 55 45 40 -
F16 55 50 45 40 35 35 65 65 -

First-Latten-Abstand (FLA) in mm

First-Latten-Abstand (FLA) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 120 115 90 90 85 80 75 70 -
F1v 145 140 130 125 120 115 95 85 -
F6v 140 135 130 120 115 110 105 100 -
F9 115 110 105 85 80 75 65 55 -
F16 130 120 110 105 100 95 80 70 -

Latten-Abstand-First LAF / * Firstanschluss-Lüfterziegel FAL in mm

Latten-Abstand-First LAF / * Firstanschluss-Lüfterziegel FAL in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 70 65 65 55 50 45 35 - -
F9 + FAL 55 50 45 35 - - - - -
F16 + FAL 70 65 60 55 50 45 40 30 25

First-Latten-Abstand FLA / * Firstanschluss-Lüfterziegel FAL in mm

First-Latten-Abstand FLA / * Firstanschluss-Lüfterziegel FAL in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 140 130 120 115 110 105 100 - -
F9 + FAL 115 105 95 90 - - - - -
F16 + FAL 125 120 115 105 100 95 90 80 75

Latten-Abstand-First LAF in mm für Pultfirst universal 90°

Latten-Abstand-First LAF in mm für Pultfirst universal 90°
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J13v 40 30 25 25 20 15 10 - -
J13v mit FAL 30 25 20 - - - - - -

First-Latten-Abstand FLA in mm für Pultfirst universal 90°

First-Latten-Abstand FLA in mm für Pultfirst universal 90°
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J13v 115 105 100 95 90 85 85 - -
J13v mit FAL 120 110 95 - - - - - -
Skizze mit Dachschnitt von Flachdachziegel J13v
Flachdachziegel J13v Beispiel Firstausbildung
Skizze mit Ortgang von Flachdachziegel J13v
Flachdachziegel J13v Ortgang
Skizze mit Doppelwulst von Flachdachziegel J13v
Flachdachziegel J13v Doppelwulst
