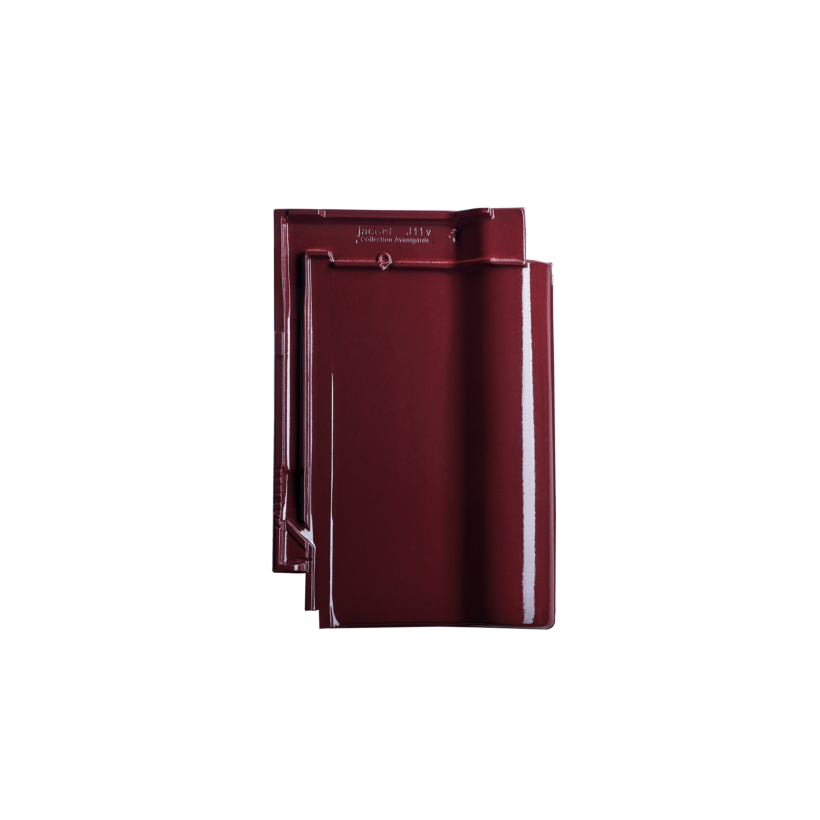

J11v

Maße

Oberfläche & Farbe

bordeauxrot

Glasur Collection Avantgarde

Musterziegel bestellen

Sie suchen nach fachlich kompetenter Beratung?
Finden Sie hier Ihren persönlichen Ansprechpartner

Lassen Sie sich von uns inspirieren!
Zu unserem Referenzbereich

Gesamtmaß

29,1 x 44,0 cm

Decklänge

32,8 - 36,0 cm

Deckbreite

23,6 cm

Stückbedarf

11,7 - 12,8

Gewicht

ca. 4,2 kg

Regeldachneigung

≥ 22°

Der meistverkaufte Dachziegel von Jacobi-Walther ist jetzt noch besser. Mit Hilfe des 32 mm Verschiebebereiches in der Decklänge und der neu entwickelten, hohen Verschiebbarkeit in der Deckbreite von bis zu 8 mm liefert der Flachdachziegel starke Werte für Neubau und Sanierung. Unsere glatte, feine Oberflächenqualität aus Bilshausen, verbunden mit der beeindruckenden Farbauswahl sorgt bei jeder Bemusterung für ein gutes Gefühl beim Bauherren.

Wählen Sie Ihren Flachdachziegel in Ihrer Wunschfarbe aus insgesamt 17 verschiedenen, strahlenden Farben von naturrot-Standard bis zur hochwertigen Avantgarde-Glasur. Eine optimierte Seitenverfalzung gepaart mit der hohen Sicherheit des Vierziegelecks sorgen zusätzlich für Freude beim Decken des neuen J11v.

Maße

Maße
Maße Naturrot - Edelengobiert (J11v VAR) Collection Avantgarde (J11v VA)
Gesamtmaß 30,4 x 44,5 cm29,1 x 44,0 cm
Decklänge (DL) 33,3 - 36,5 cm32,8 - 36,0 cm
Deckbreite (DB) 24,6 cm23,6 cm
Stückbedarf pro m² 11,1 - 12,211,7 - 12,8
Gewicht pro Stück ca. 4,4 kgca. 4,2 kg
FAL Stk. pro lfdm ca. 4,1ca. 4,2
Doppelwulst Stk. pro lfdm ca. 2,7ca. 2,8
Ortgang Stk. pro lfdm ca. 2,7ca. 2,8
kl. Verpackungseinheit 60 St.64 St.
Stück/Palette 240256
Regeldachneigung ≥ 22°≥ 22°

Latten-Abstand-First (LAF) in mm

Latten-Abstand-First (LAF) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 75 70 70 65 65 60 45 - -
F1v 45 45 40 30 25 20 15 - -
F6v 90 85 85 80 75 70 65 60 -
F9 80 75 75 75 70 65 55 55 -
F16 90 85 85 85 75 70 70 65 -

First-Latten-Abstand (FLA) in mm

First-Latten-Abstand (FLA) in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 115 105 100 95 85 80 75 - -
F1v 140 140 135 130 115 110 110 - -
F6v 130 115 120 115 110 105 90 80 -
F9 100 95 90 85 80 75 60 55 -
F16 120 115 105 100 95 85 75 65 -

Latten-Abstand-First LAF / * Firstanschluss-Lüfterziegel FAL in mm

Latten-Abstand-First LAF / * Firstanschluss-Lüfterziegel FAL in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 65 55 50 45 40 30 20 - -
F9 + FAL 50 45 35 - - - - - -
F16 + FAL 65 60 55 50 40 35 30 30 25

First-Latten-Abstand FLA / * Firstanschluss-Lüfterziegel FAL in mm

First-Latten-Abstand FLA / * Firstanschluss-Lüfterziegel FAL in mm
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 140 130 125 110 105 105 105 - -
F9 + FAL 105 100 100 - - - - - -
F16 + FAL 125 115 110 100 90 80 80 80 70

Latten-Abstand-First LAF in mm für Pultfirst universal 90°

Latten-Abstand-First LAF in mm für Pultfirst universal 90°
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J11v 40 30 25 25 20 15 10 - -
J11v mit FAL 30 25 20 - - - - - -

First-Latten-Abstand FLA in mm für Pultfirst universal 90°

First-Latten-Abstand FLA in mm für Pultfirst universal 90°
Firstziegel Dachneigungen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J11v 115 105 100 95 90 85 85 - -
J11v mit FAL 120 110 95 - - - - - -
Skizze Dachschnitt mit Flachdachziegel J11v
Flachdachziegel J11v Beispiel Firstausbildung
Skizze von Doppelwulst von Flachdachziegel J11v
Flachdachziegel J11v Doppelwulst
Skizze von Ortgang von Flachdachziegel J11v
Flachdachziegel J11v Ortgang
